凸輪分割器，作為自動化設備中實現精密間歇運動的核心部件，其性能直接影響到整臺機器的運行精度、效率與穩定性。本文將深入解析凸輪分割器的原理，并以常見的‘45分割器’為例進行說明，同時探討分割器圖片在選型與應用中的輔助作用。

一、凸輪分割器的工作原理與核心價值
凸輪分割器是一種高精度的回轉分度裝置。其核心工作原理是：通過輸入軸上的平面共軛凸輪與輸出軸上的分度盤（通常帶有滾子）進行無間隙的嚙合。當入力凸輪連續旋轉時，出力轉塔會經歷“分度期”和“靜止期”的循環。在分度期，凸輪曲線推動滾子，使出力軸完成精確的角位移；在靜止期，凸輪弧面鎖緊滾子，出力軸保持絕對靜止，為工藝操作（如加工、組裝、檢測）提供穩定平臺。這種“動-停-動”的間歇運動模式，完美替代了傳統的油壓、氣壓或伺服電機分度方案，具有定位精度高、高速運行平穩、扭矩大、壽命長、維護簡單等顯著優勢，廣泛應用于包裝機械、玻璃陶瓷機械、裝配線、加工中心等眾多領域。

二、深入解讀“45分割器”
“45分割器”是行業內的一個通俗叫法，其關鍵參數“45”通常指分度數，即出力軸每旋轉一周（360度）所完成的停頓次數。對于45分割器而言，這意味著：

1. 分度數：45等分。
2. 分度角：每次分度時出力軸旋轉的角度為 360° / 45 = 8°。
3. 動靜比：這是另一個關鍵參數，指一次循環中“分度時間”與“靜止時間”的比例。例如，若動靜比為1:3，則表示在一個完整的運動周期內，有1/4的時間在轉動（完成8°的角位移），3/4的時間處于靜止鎖緊狀態。用戶可根據實際工藝的加工時間需求來選擇合適的動靜比型號。
選擇45分割器，意味著設備需要在圓周方向上進行45個工位的精密定位，適用于需要密集、多工位操作的自動化場景。

三、分割器圖片的輔助作用與識別要點

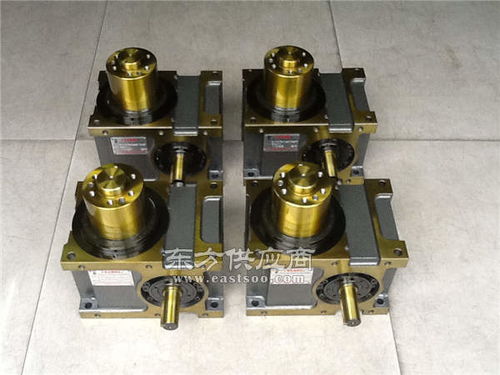

在選型、安裝和維護過程中，分割器的實物圖、結構圖、尺寸圖（CAD圖紙）等圖片資料具有不可忽視的輔助價值：

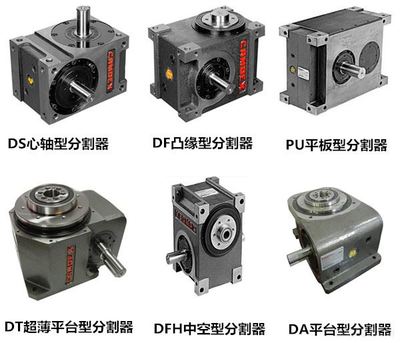

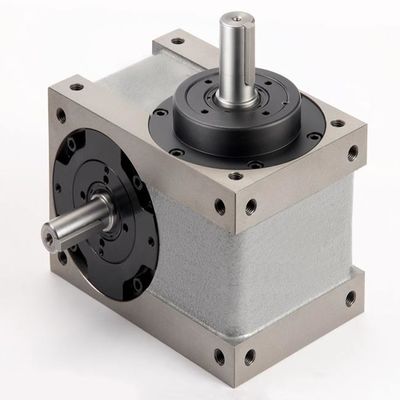

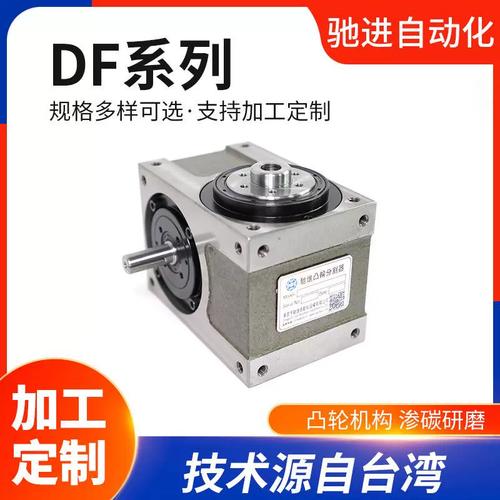

1. 型號識別與初步選型：通過外觀圖片，可以快速區分分割器的系列（如心軸型（DS）、法蘭型（DF）、平臺桌面型（DT）等）、大小規格以及入力軸（通常為軸輸入或法蘭入力）與出力軸的形式。

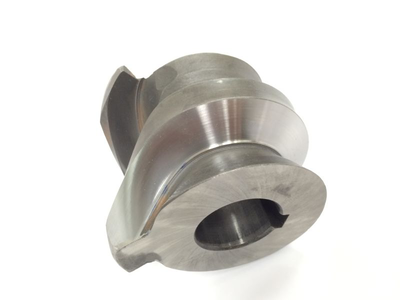

2. 結構理解：剖面結構圖能清晰展示凸輪、滾子、轉塔、殼體等內部核心部件的裝配關系，幫助工程師理解其高精度和高剛性的來源。
3. 接口與安裝確認：詳細的尺寸工程圖是機械設計安裝的絕對依據，可以準確確認分割器的安裝孔位、軸徑、鍵槽、總高度等關鍵接口尺寸，確保與上下游設備（如電機、工作盤）的完美對接。
4. 狀態檢查與故障診斷：實物運行圖片或視頻有助于觀察分割器在設備上的實際工作狀態。異常的振動、異響或溫升，結合圖片定位，可以初步判斷是否存在安裝不當、潤滑不良或內部磨損等問題。

四、選型與應用建議
在選擇如45分割器這類產品時，不應僅依賴名稱或圖片，必須進行嚴謹?shù)墓こ逃?jì)算：

1. 負載參數：準確計算工作盤及工件的總重量、重心位置以及轉動慣量。
2. 運動參數：確定所需的驅動角度（分度角）、每分鐘分度次數（轉速）、動靜比要求。
3. 精度與扭矩：根據工藝要求確認定位精度（如±30角秒以內），并計算所需輸出扭矩，需預留足夠的安全系數。
4. 咨詢專業廠家：最終應將所有參數提交給有技術實力的分割器生產廠家，由工程師進行復核并推薦最匹配的具體型號。優質的分割器廠家不僅能提供清晰的產品圖片和技術圖紙，更能提供全面的技術支持和選型服務。

凸輪分割器是自動化領域的精密心臟，“45分割器”代表了其特定的分度能力。而各類分割器圖片則是我們認識、選擇和用好這一關鍵部件的視覺橋梁。將理論參數、工程計算與直觀的視覺信息相結合，方能實現凸輪分割器在自動化設備中的最優效能發揮。
